Waveguide Directional Couplers Dual Arm 4-Port
波導 雙臂定向耦合器 4阜

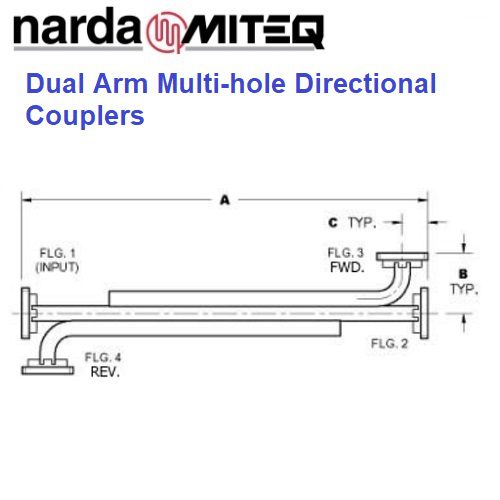

Dual Arm Multi-hole Directional Couplers

Narda-MITEQ 波導雙臂多孔定向耦合器與我們常規的寬壁多孔定向耦合器類似，只是增加了一個第二個耦合輸出。

Coupling：3、6、10、20、30dB；Primary Line VSWR：1.05 ~ 1.1；Secondary Line VSWR：1.1 ~ 1.15，依波導尺寸其整體長度也會不同。

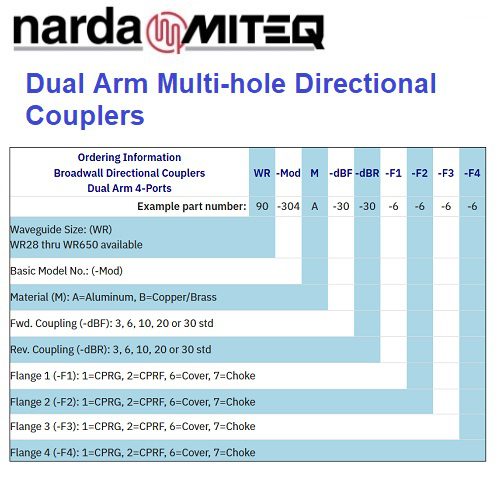

額外選項：型號後面加上「/PT」，具有壓力密封，在所有波導和同軸端口均已連接並密封的情況下，可承受15 psi的壓力。
波導尺寸範圍：WR284 2.6 – 3.95GHz | WR229 3.3 – 4.9GHz | WR187 3.95 – 5.85GHz | WR159 4.9 – 7.05GHz | WR137 5.85 – 8.2GHz | WR112 7.05 – 10GHz | WR90 8.2 – 12.4GHz | WR75 10 – 15GHz | WR62 12.4 – 18GHz | WR51 15 – 22GHz | WR42 18 – 26.5GHz | WR34 22 – 33GHz | WR28 26.5 – 40GHz。
