Waveguide CrossGuide Directional Coupler
波導 交叉定向耦合器 3阜 耦合SMA

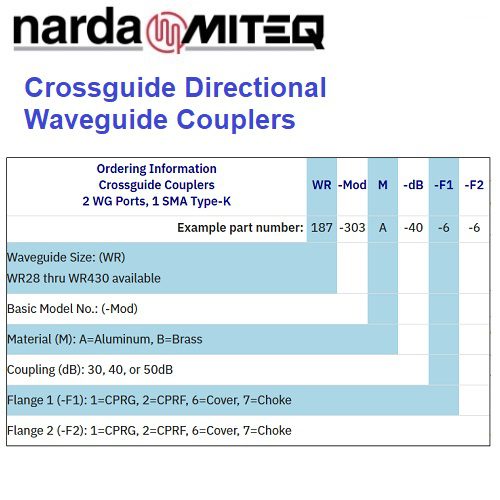

Crossguide Directional Waveguide Couplers

Narda-MITEQ 提供黃銅或鋁製的交叉波導定向耦合器，本項次產品提供 2個波導端口，耦合為 SMA、2.92mm、2.4mm 連接器。
標準耦合係數為 30dB、40dB 或 50dB，也可根據客戶需求提供其他數值。

Coupling：30、40、50dB；WG VSWR：1.05、Coax VSWR：1.25 ; 依波導尺寸其整體長度也會不同。
額外選項：型號後面加上「/PT」，具有壓力密封，在所有波導和同軸端口均已連接並密封的情況下，可承受15 psi的壓力。
波導尺寸範圍：WR430 1.7 – 2.6GHz | WR340 2.2 – 3.3GHz | WR284 2.6 – 3.95GHz | WR229 3.3 – 4.9GHz | WR187 3.95 – 5.85GHz | WR159 4.9 – 7.05GHz | WR137 5.85 – 8.2GHz | WR112 7.05 – 10GHz | WR90 8.2 – 12.4GHz | WR75 10 – 15GHz | WR62 12.4 – 18GHz | WR51 15 – 22GHz | WR42 18 – 26.5GHz | WR34 22 – 33GHz | WR28 26.5 – 40GHz | WR22 33.5 – 50GHz。
