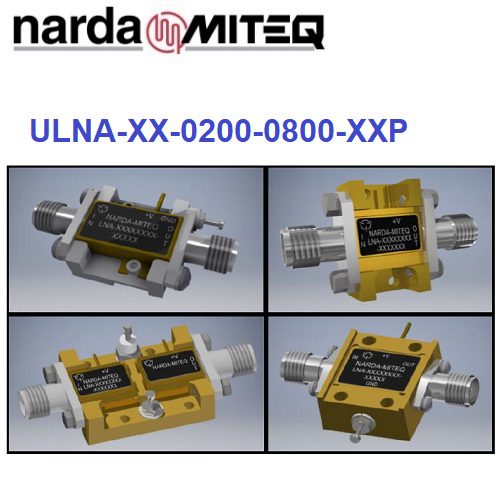

ULNA-XX-0200-0800-XXP
2.0 – 8.0 GHz 超低雜訊放大器
描述：
ULTRA LOW NOISE AMPLIFIER, 2.0 – 8.0 GHz
Narda-MITEQ 的超低雜訊放大器 (ULNA) 在維持 Narda-MITEQ 通用型 LNA 系列放大器之增益、線性功率及機構外觀的同時，進一步降低了雜訊指數 (NF)。現已提供涵蓋從 VHF 到 Ka 波段 (0.1 至 40 GHz) 的寬頻覆蓋範圍。
ULNA 放大器採用磷化銦 (InP) 基底高電子遷移率電晶體 (HEMT) 來實現超低雜訊效能，並結合了 Narda-MITEQ 在高頻應用、高挑戰性應用與嚴苛環境下低雜訊放大器設計與製造的豐富專業經驗。
Narda-MITEQ ULNA系列的主要特點：
超低雜訊：相較於標準 LNA 系列，在 2 至 18 GHz 頻段內的雜訊指數 (NF) 最多可降低 0.5 dB
寬頻頻率覆蓋：涵蓋從 VHF (100 MHz) 至 Ka 波段 (40 GHz)
多種增益與功率選擇：提供 25 至 40 dB 的增益層級，以及 5 至 18 dBm 的線性功率層級
採用標準 LNA 外型規格：提供鋁或 Kovar合金外殼，並附有氣密密封選項
型號與增益、P1dB對應（點擊展開）
增益/P1dB +5dBm +10dBm +15dBm 20dB ULNA-20-0200-0800-5P ULNA-20-0200-0800-10P ULNA-20-0200-0800-15P 20dB ULNA-20-0200-0800-5P ULNA-20-0200-0800-10P ULNA-20-0200-0800-15P 20dB ULNA-20-0200-0800-5P ULNA-20-0200-0800-10P ULNA-20-0200-0800-15P 30dB ULNA-30-0200-0800-5P ULNA-30-0200-0800-10P ULNA-30-0200-0800-15P 30dB ULNA-30-0200-0800-5P ULNA-30-0200-0800-10P ULNA-30-0200-0800-15P 30dB ULNA-30-0200-0800-5P ULNA-30-0200-0800-10P ULNA-30-0200-0800-15P 40dB ULNA-40-0200-0800-5P ULNA-40-0200-0800-10P ULNA-40-0200-0800-15P 40dB ULNA-40-0200-0800-5P ULNA-40-0200-0800-10P ULNA-40-0200-0800-15P 40dB ULNA-40-0200-0800-5P ULNA-40-0200-0800-10P ULNA-40-0200-0800-15P
額外資訊
| Frequency 頻率 | 2- 8 GHz |
|---|---|
| Input VSWR 輸入端 電壓駐波比 | 2.2:1 |
| Output VSWR 輸出端 電壓駐波比 | 2.2:1 |
| DC Supply Voltage 直流供應電壓 | 15 V |
| Gain 增益 | 20 dB, 30 dB, 40 dB |
| Gain Flatness 增益平坦度 | ± 1.5 dB |
| Noise Figure 雜訊係數 | 0.9 dB |
| P1dB 1dB壓縮點 | 10 dBm, 15 dBm, 5 dBm |
