18A(H)系列 Fixed Attenuators
定值 衰減器 SMA
描述：
2W 定值衰減器 18A(H)系列 Attenuator
Spectrum Control 同軸衰減器適用於涵蓋 DC 至 18 GHz 頻率範圍的無線應用。射頻量測實驗室、射頻系統設計組裝必備，平均雙向額定功率範圍為2W。
構型有A與AH兩款，AH本體具備六角法蘭方便母端銜接時固定本體。
頻率：18GHz。
多衰減值可供選用：0─10、12、15、20&30 dB。
SMA連接介面，有兩端公頭或母頭多種選擇。
VSWR：1.05:1 to 1.35:1。
衰減精度：±0.3 to ±0.75 dB。
操作溫度：-65 °C to +125 °C。

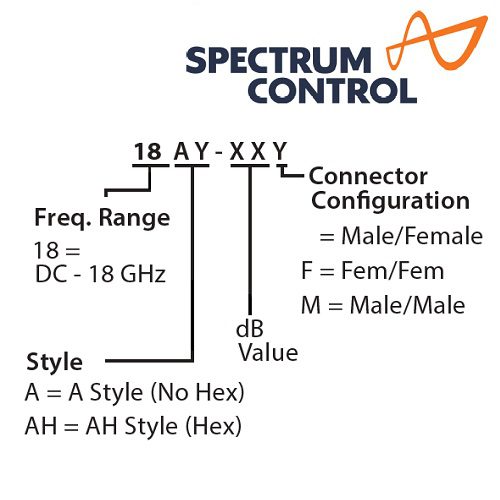

型號與衰減值對應（點擊展開）
衰減值 SMA(m-f) SMA(m-m) SMA(f-f) SMA(m-f)Hex SMA(m-m)Hex SMA(f-f)Hex 0dB 18A-00 18A-00M 18A-00F 18AH-00 18AH-00M 18AH-00F 1dB 18A-01 18A-01M 18A-01F 18AH-01 18AH-01M 18AH-01F 2dB 18A-02 18A-02M 18A-02F 18AH-02 18AH-02M 18AH-02F 3dB 18A-03 18A-03M 18A-03F 18AH-03 18AH-03M 18AH-03F 4dB 18A-04 18A-04M 18A-04F 18AH-04 18AH-04M 18AH-04F 5dB 18A-05 18A-05M 18A-05F 18AH-05 18AH-05M 18AH-05F 6dB 18A-06 18A-06M 18A-06F 18AH-06 18AH-06M 18AH-06F 7dB 18A-07 18A-07M 18A-07F 18AH-07 18AH-07M 18AH-07F 8dB 18A-08 18A-08M 18A-08F 18AH-08 18AH-08M 18AH-08F 9dB 18A-09 18A-09M 18A-09F 18AH-09 18AH-09M 18AH-09F 10dB 18A-10 18A-10M 18A-10F 18AH-10 18AH-10M 18AH-10F 12dB 18A-12 18A-12M 18A-12F 18AH-12 18AH-12M 18AH-12F 15dB 18A-15 18A-15M 18A-15F 18AH-15 18AH-15M 18AH-15F 20dB 18A-20 18A-20M 18A-20F 18AH-20 18AH-20M 18AH-20F 30dB 18A-30 18A-30M 18A-30F 18AH-30 18AH-30M 18AH-30F
額外資訊
| Frequency 頻率 | 18 GHz |
|---|---|
| Impedance 阻抗 | 50 Ω |
| VSWR 電壓駐波比 | 1.05:1 to 1.35:1 |
| Power 功率 | 2 W |
| Attenuation 衰減值 | 0 – 10, 12, 15, 20 & 30dB |
| Connector 接頭介面 | SMA |
