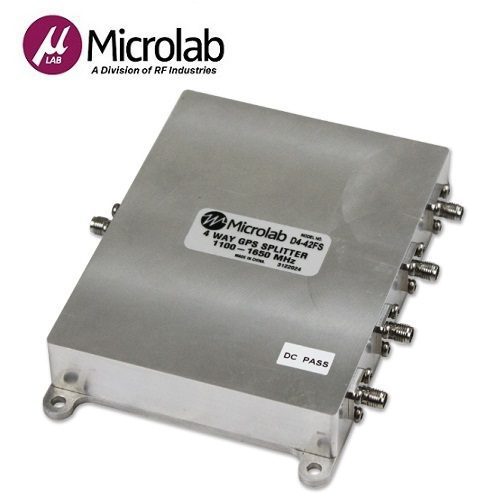

Dx-42系列 GNSS Splitter
GNSS 分路器
描述：
4 & 8 way in-line Wilkinson Dividers GNSS Splitter 分配器
Microlab Dx-42 Wilkinson 型分路器專為 GNSS 應用而設計，僅需要一條訊號路徑即可將直流電傳遞至天線 LNA。該裝置的頻率覆蓋範圍為 1100 至 1650 MHz，並提供高輸出隔離度和良好的 VSWR。寬工作頻率允許與 GPS L1/L2/L5、Galileo E1/E5/E6 和 Glonass G1/G2/G3 頻段一起使用。
只有一個連接埠通過 DC，所有其他連接埠均使用 200Ω 進行 DC 端接。此終止可防止 GNSS 接收器發出警報。
1100-1650 MHz GNSS 頻率範圍。
額定功率0.25 W。
低射頻插入損耗。
隔離度22 dB。
單直流路徑饋電。
除DC路徑，其餘連接埠端接200 Ω。
符合 RoHS 標準。
低成本N、SMA連接介面。
型號與連接介面、分路對應
N(f)： D4-42FN = 4 Ways | D8-42FN = 8 Ways
SMA(f)： D4-42FS = 4 Ways | D8-42FS = 8 Ways
額外資訊
| Frequency 頻率 | 1100 – 1650 MHz |
|---|---|
| Ways 路 | 4、8 |
| Isolation 隔離度 | 22 dB |
| VSWR 電壓駐波比 | 1.33:1 |
| Impedance 阻抗 | 50 Ω |
| Power 功率 | 0.25 W |
| Connector 接頭介面 | N(f)、SMA(f) |
| Operation Temperature 操作溫度 | -40 °C to 85 °C |
| IP 等級 | IP 67 |
