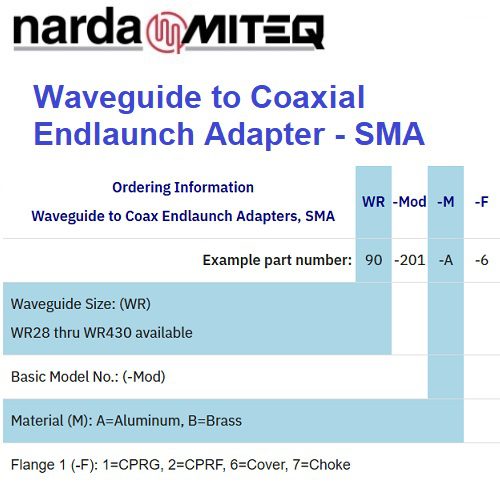

Endlaunch Coaxial to Waveguide Adapters
同軸轉波導轉接器 SMA直式

Endlaunch Waveguide to Coaxial Adapters

Narda-MITEQ 的直式同軸轉波導轉接器可涵蓋矩形波導的全頻率範圍，並提供多種法蘭和SMA介面配置。

VSWR：1.25:1 max。
本體材質：Aluminum/Copper-Brass (依客戶需求)。
同軸連接器材質：Stainless Steel。
功率(CW)：100W ; WR42 為50W ; WR34、WR28 為35W。
工作溫度：-55 °C to 125 °C。

波導尺寸範圍：WR430 1.7 – 2.6GHz | WR340 2.2 – 3.3GHz | WR284 2.6 – 3.95GHz | WR229 3.3 – 4.9GHz | WR187 3.95 – 5.85GHz | WR159 4.9 – 7.05GHz | WR137 5.85 – 8.2GHz | WR112 7.05 – 10GHz | WR102 7 – 11GHz | WR90 8.2 – 12.4GHz | WR75 10 – 15GHz | WR62 12.4 – 18GHz | WR51 15 – 22GHz | WR42 18 – 26.5GHz | WR34 22 – 33GHz | WR28 26.5 – 40GHz

WR34、WR28 配置 同軸介面為2.92mm(f)，其餘同軸介面為SMA(f)。
