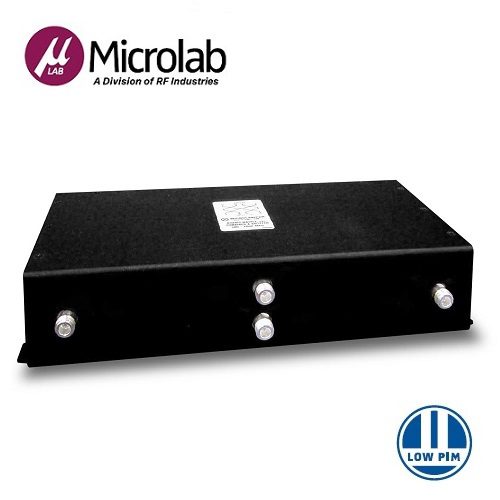

CM-14E 4×4 Hybrid Combiner
混合矩陣
描述：
4X4 Broadband Low Loss Hybrid Combiner
CM-14 系列混合式合路器專為 LTE-LAA 部署而設計。 此系列含蓋350-5925MHz的超寬頻寬。常用於在工作頻段內將多達四個無線載波合併到多個天線饋線或分配電纜。未使用的輸入和輸出埠應連接低PIM終端負載。
回波損耗和隔離度得到最佳化，同時被動交互調變(PIM)被最小化。輸入和輸出連接器已單獨分組以便於連接，連接器間距有讓扳手擰緊空間。
也有用於安裝機架形式如 CM-R14，歡迎提出洽詢。
額外資訊
| Ports Type 埠類型 | 4X4 |
|---|---|
| Frequency 頻率 | 350 – 5925 MHz |
| Coupling & Loss 耦合與損耗 | 6.3 to 7.2 dB |
| Isolation 隔離度 | 15 to 25 dB |
| VSWR 電壓駐波比 | 1.3:1 to 2.0:1 |
| Impedance 阻抗 | 50 Ω |
| Power 功率 | 200 W |
| PIM 被動交互調變 | -160 dBc (-117 dBm) |
| Connector 接頭介面 | 4.3/10(f) |
| Operation Temperature 操作溫度 | -15 ℃ to 65 ℃ |
| IP 等級 | IP 67 |
